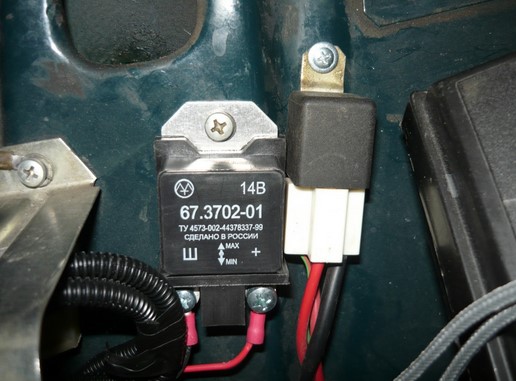

При вращении якоря генератора ток от плюсовой щетки поступает на клеммы генератора и реле-регулятора через сериесные обмотки ограничителя тока и реле обратного тока и по ярму реле через его шунтовую обмотку на массу реле-регулятора и далее по проводу на массу генератора, его минусовую щетку и в якорь.

Ток в обмотку возбуждения генератора поступает через ускоряющую обмотку ограничителя тока, по его ярму, через контакты в выравнивающую обмотку регулятора напряжения, через его контакты и ярмо на клемму. Ток в шунтовую обмотку регулятора напряжения для намагничивания его сердечника поступает от ускоряющей обмотки по сердечнику и ярму ограничителя тока и сопротивлению температурной компенсации в 13 ом. Из шунтовой обмотки регулятора напряжения ток поступает на массу.

При напряжении генератора более 12,2—13,2 в вследствие прохождения тока через обмотки реле обратного тока его сердечник намагничивается настолько, что, преодолевая сопротивление пружины якорька реле, притягивает якорек, замыкая контакты, и источником тока становится генератор. Ток от клеммы генератора поступит через обмотки на ярмо реле и через его якорек и замкнутые контакты по стойке реле на клемму реле-регулятора и по проводам в аккумуляторную батарею, далее на массу и минусовую щетку генератора. При этом по мере увеличения напряжения генератора контрольная лампа гаснет. Одновременно ток поступает по проводу к включателю зажигания и далее к потребителям и катушке зажигания.

Если сила потребляемого тока увеличится до 26—30 а, то намагничивание сердечника ограничителя тока через сериесную обмотку настолько возрастет, что контакты разомкнутся. При этом ток в обмотку возбуждения генератора будет поступать от клеммы по двум путям: через добавочное сопротивление 30 ом, выравнивающую обмотку регулятора напряжения, контакты и ярмо регулятора напряжения на клемму; через обмотки на ярмо ограничителя тока, сопротивление 13 ом и добавочное сопротивление 80 ом, на ярмо и клемму.
