Распределительный вал

Порядок работы цилиндров определяется принятой формой коленчатого вала и устанавливается с расчетом равномерной его нагрузки в течение двух оборотов, т. е. за один рабочий цикл двигателя. Шатунные шейки коленчатого вала расположены между собой под углом 90°.

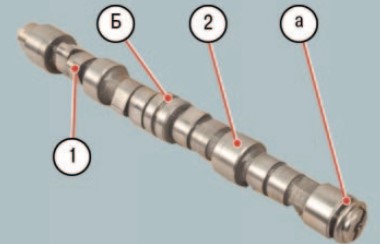

Распределительный вал

Руководствуясь этой схемой, можно составить табл. чередования тактов в 8-цилиндровом двигателе ЗИЛ-130, из рассмотрения которой видно, что порядок работы цилиндров двигателя: 1—5—4—2—6—3—7—8. Согласно порядку работы цилиндров двигателя принимается последовательность расположения кулачков на распределительном валу двигателя и последовательность соединения выводов распределителя со свечами зажигания. В двигателе принято верхнее одностороннее наклонное (под углом к оси цилиндра двигателя) расположение клапанов. Привод клапанов установленных на головках цилиндров, происходит от распределительного вала через толкатели, штанги и коромысла.

Распределительный вал — чугунный или стальной (на двигателях первых выпусков). Распределительный вал имеет привод от коленчатого вала через пару шестерен со скошенными зубьями и передаточным числом 1 : 2 (за два оборота коленчатого вала распред. вал делает один оборот). Шестерня на коленчатом валу стальная, имеет 26 зубьев, а шестерня распределительного вала чугунная, имеет 52 зуба. Применение различных материалов для шестерен обеспечивает снижение шумности в их работе. Распределительный вал крепится на пяти опорных шейках и устанавливается в блоке двигателя на пяти подшипниках, втулки которых изготовлены из стальной ленты, покрытой антифрикционным сплавом СОС 6-6. Диаметральные зазоры в первых четырех подшипниках должны быть в пределах 0,030—0,090 мм, а у заднего (пятого) подшипника — 0,025—0,077 мм не более. На распределительном валу имеются эксцентрик привода топливного насоса, восемь кулачков привода выпускных клапанов и восемь кулачков привода впускных клапанов. Все эти детали изготовлены заодно с валом. Заодно с валом также изготовляют шестерню, имеющую 12 зубьев для привода шестерни прерывателя-распределителя и масляного насоса. Все кулачки и шестерня закалены. При переходе на чугунный распределительный вал шестерня 24 по-прежнему остается стальной, а потому изготовляется отдельно и крепится на валу штифтом.

В торце распределительного вала установлен валик привода датчика ограничителя числа оборотов. Для предотвращения осевого перемещения распределительного вала между шестерней 2 и первой опорной шейкой установлен стальной упорный фланец, который на 0,08—0,208 мм тоньше, чем заложенное между шестерней и шейкой стальное распорное кольцо. Этот фланец крепится к переднему торцу блока двигателя двумя болтами; момент затяжки этих болтов 2—3 кГм.
